led視頻處理器如何連接led顯示屏？led視頻處理器連接led顯示屏示意圖

發布時間：2025-11-11 瀏覽次數：0

22123000

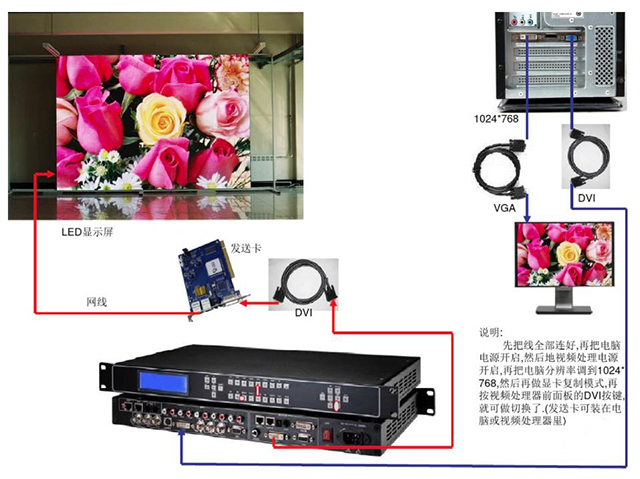

（led視頻處理器連接led顯示屏示意圖）

led視頻處理器的連接

1、輸入信號

主通道：2路CVBS，1路VGA，1路DVI，1路YPbPr，（可選配支持HDMI，SDI，HDSDI）；

子通道：每個子通道可以支持1路CVBS，1路VGA。

2、輸出信號

VGA 輸出：1 路計算機模擬信號輸出，可連接本地顯示器用做監視；

DVI 輸出：多路DVI路計算機數字信號輸出，接駁led發送卡(內置或者外置均可)。

led視頻處理器如何連接led顯示屏一般led視頻處理器的說明書中有詳細說明。需要特別注意的是一定要讓專業人員操作調試。

led視頻處理器的作用

一般來說，led視頻處理器是led專用的視頻處理器。它需要完成的任務，簡單來說就是將外界（如藍光DVD、電腦、高清播放盒等）傳來的圖像信號進行轉換，轉換成led顯示屏可接受的信號。在這個過程中，led視頻處理器一般需要完成以下過程：

1.信號轉換與切換

視頻處理設備能夠完成眾多信號之間的格式轉換。視頻處理器另外的一個重要功能就是在有多路信號接入的時候，對各種信號進行管理，靈活地在各路信號之間快速切換。

2.縮放

led顯示屏的顯示方式是點對點的，這就決定了led顯示屏只能顯示與自身物理分辨大小一致的畫面。led視頻處理器可以對圖像進行縮放，將畫面以任意大小輸出，完成整個桌面映射到led屏屏幕上。

3.圖像質量提升

led顯示屏色域較廣，而大部分圖像信號的色彩空間相對較小（如NTSC）。為了使led顯示屏具有優良的圖像顯示效果，需要進行色彩空間轉換。優質的led視頻處理器能夠運用先進的算法對圖像質量不佳的信號進行修飾，執行去隔行、邊緣銳化、運動補償?shù)鹊纫幌盗刑幚恚鰪?qiáng)圖像的細節，提升畫面質量。
